BİLGİSAYAR İLE MUAYENEHANE OTOMASYONU

Hiç bir özelliği olmayan, eski teknoloji bir PC veya AT bilgisayarın paralel portuna basit bir düzenek bağlayarak muayenehanenizde veya kliniğinizde 8 (sekiz) tane elektrikli cihazı birbirinden bağımsız kontrol etmek veya zamanlayarak çalışıp durmasını sağlamak mümkündür.

Bilgisayar kontrollu otomasyon sistemleri satın alacağınız zaman RAM ve sabit disk kapasitesinin yüksek olduğu , hızlı mikroişlemcisi olan, görüntü ve iletişim özellikleri üstün olan ve en son işletim sistemi kullanan bilgisayarlar teklif edilir. Bu bilgisayar sistemlerini satın almanız yeterli değildir. Ayrıca bu bilgisayara özel kartlar takılmış olması veya bilgisayarın arkasına bazı cihazlar monte edilmesi gerektiği için yeniden başka ürünleri daha satın almanız gerekecektir. Ayrıca bilgisayarınıza özel bir programın lkurulması gerekir. Bu program belirli bir süreyi doldurduktan sonra ya yenilenmeli veya apgreyt edilmelidir.
Bu saydıklarımın hepsi bavul dolusu para ödemeniz demektir. Sonuçta tuşlara basınca odadaki bazı elektrikli cihazları kumanda edebileceğiniz bir bilgisayarlı otomasyon sisteminiz olur. Ancak bu sistem her an yeniden ayarlanmaya veya program değiştirilmeye veya çok daha önemlisi bozulduğunda servis elemanı beklemeye gereksinim duyar.

Şimdi size teklif edeceğim bilgisayar sistemi eski ve kullanımdan çıkmış herhangi basit bir mikroişlemcisi olan belkide 256 kb ram bile olsa idare edecek herhangi bir bilgisayar olabilir. Hatta eskiciden bir hamburger fiyatına satın alabileceğiniz bir bilgisayar bile işinizi görür.

Tarif edilen otomasyon sistemi şu özelliklere sahiptir:

Çok eski ve çok basit bir bilgisayar kullanır
Her işletim sisteminde dosbox içinde çalışır.
Hatta DOS işletim sisteminde daha iyi çalışır
Basit ve çok ucuz 8 tane röle işinizi görür. İsterseniz daha az sayıda da olabilir
Çok basit ve amatör tarafından bile programlanabilir.
Bozulmaz. Bozulursa bile çöpe atılıp yenisi kurulabilir
Bir hekimin linikte ihtiyaç duyabileceği çok sayıda görevi başarıyla gerçekleştirebilir
Bilgisayarın paralel portunu kullanacağız. Kasanın arkasında yazıcı cihazının talıldığı paralel port bize lazım olacak.
Dışardan kart takmanız gerekmez. Sadece portlara jak takacaksınız
Aşağıdaki programı ücretsiz indireceksiniz. Kurmaya gerek yok. Dos altında çalıştırın

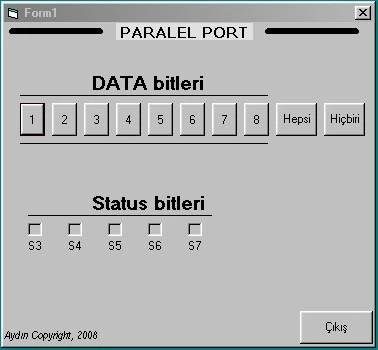

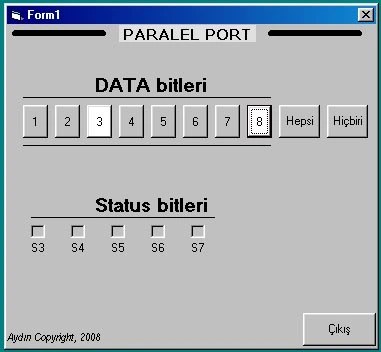

Videoda görüldüğü gibi:

★ Her tuşa basıldığında başka bir lamba yanmıştır.
★ Lambalar birbirinden bağımsız davranmıştır
★ Söndürülünceye kadar yanık kalmıştır.
★ O lambalar kumanda edilebilir cihazları temsil etmektedir, cihazlara bağlanacaktır. Bu durumda:
★ Yapılabilecekler hayal kurma yeteneğiniz ile sınırlıdır....

Kreşuar, fotöy, tavan aydınlatma lambaları, havalandırma, amalgamatör, bardak doldurucu, negatoskop, aspiratör, sterilizatör, klimayı, sırası ile 1,2,3,4,5... gibi tuşlara ilişkilendirmek mümkündür. Veya arzu edilirse Ctrl-T, Alt-P,
veya diğer tuş kombinasyonlarına ilişkilendirmek mümkündür. Bu tuşlara basıldığında ilgili kapılar açılır ve hedefteki elektrikli cihaz çalışır. Veya çalışmakta ise durur.

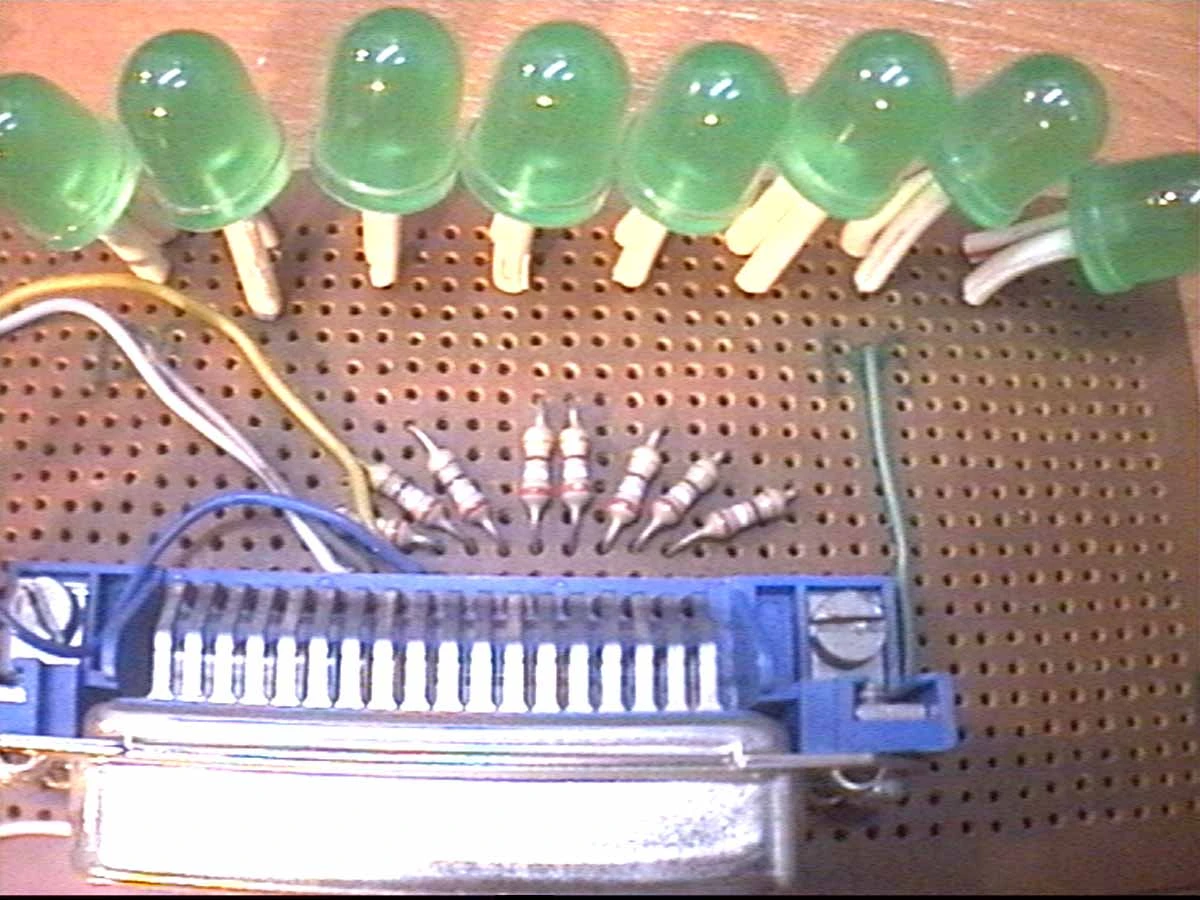

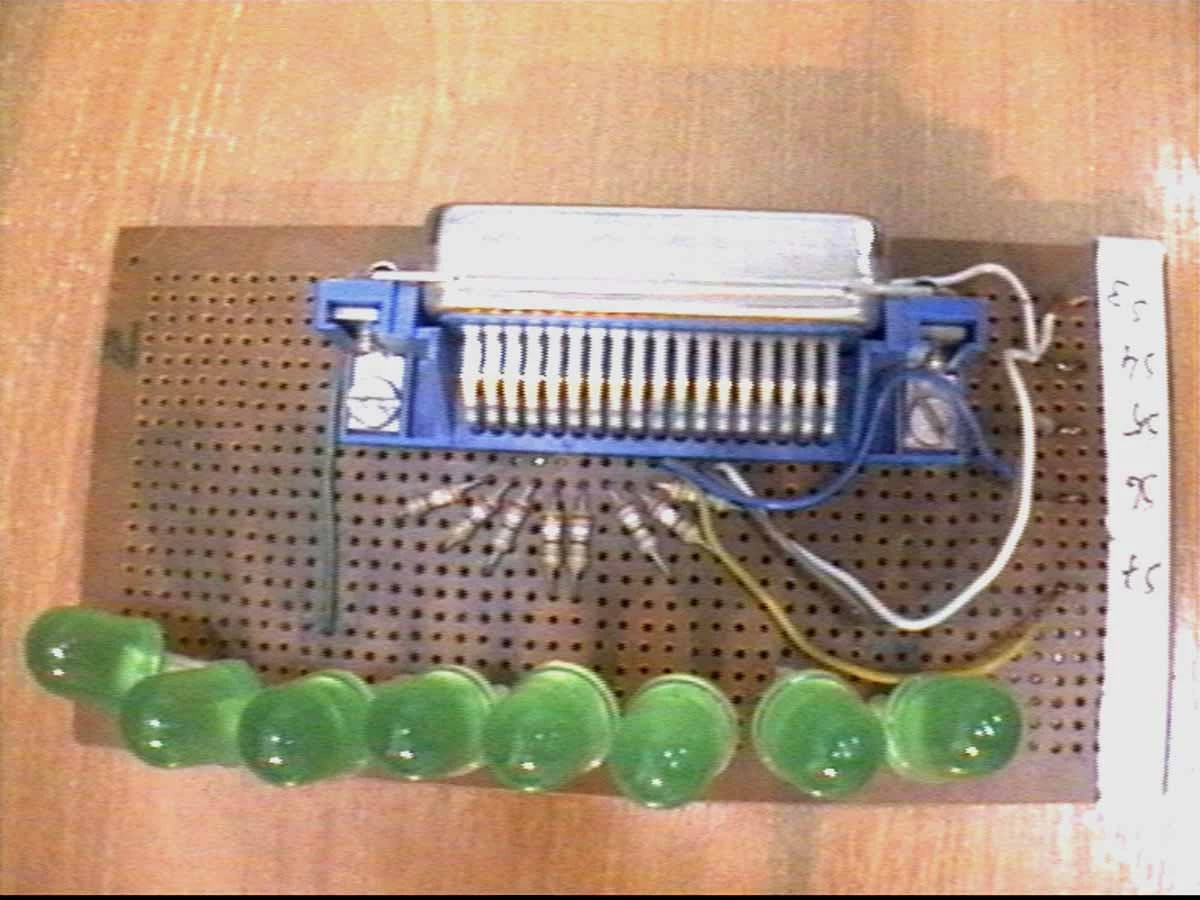

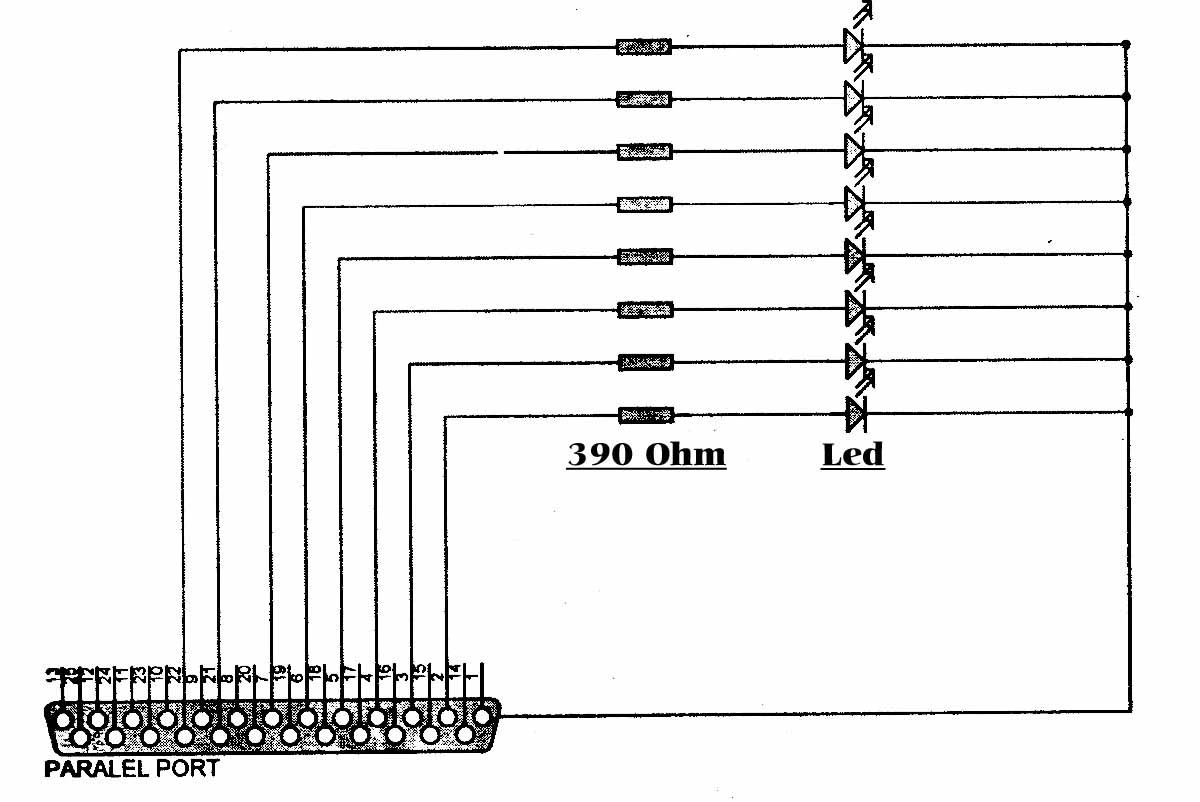

Yukardaki Resimde:
Ledlerin her birisi başka bir tıbbi cihaz gibi düşünülebilir.
8 tane led paralel porta resimdeki bağlanmıştır. Hiç bir ilave kart gerekmez.
Yazıcılar için kullanılan paralel kablo ile her hangi bir bilgisayara irtibatlandırılır.
Bilgisayarın özelliği olması gerekmez. Hurdaya ayrılacak kadar eski bir bilgisayarı da kullanmak mümkündür.

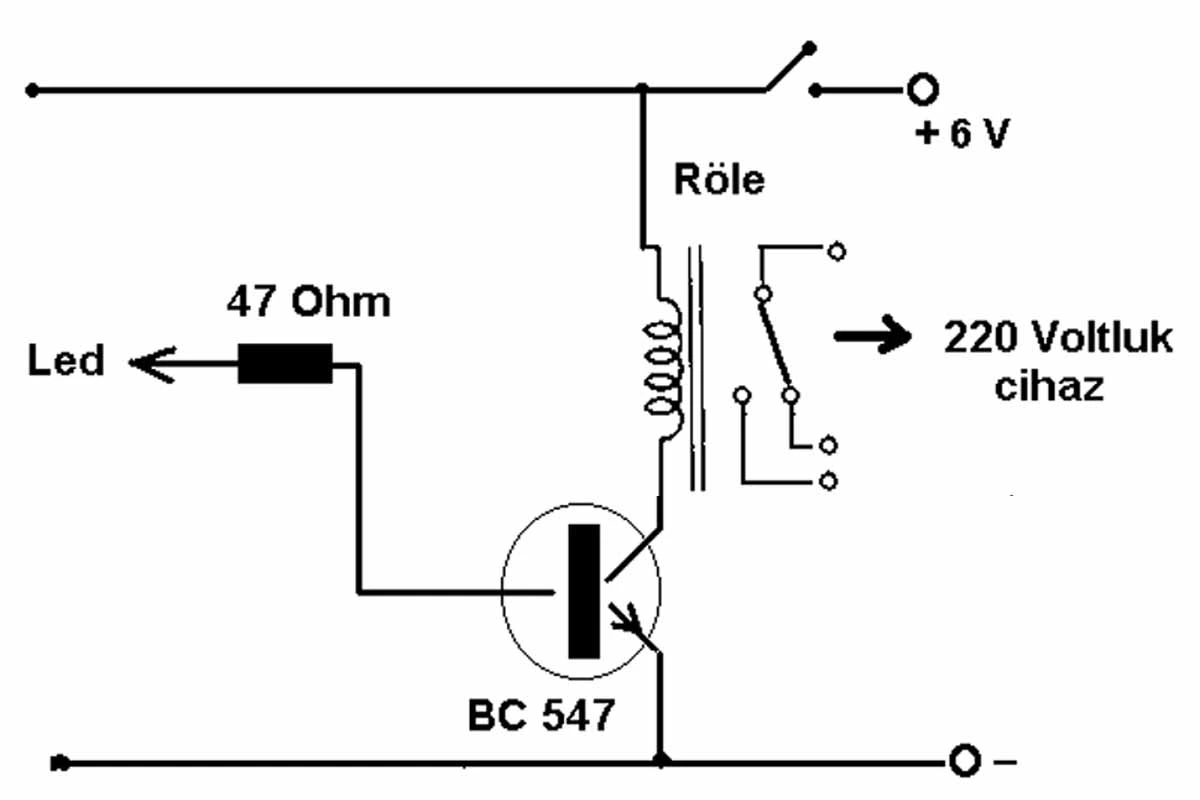

Yukardaki resimde:
Her ledin bir elektrikli cihaza nasıl bağlanacağı gösterilmiştir.
Elektronik devre şeması görülmektedir. Led'e gelen 5 Volt, transistörün beysini kollektör volatjına yaklaştırınca kollektör emiter arasından akan akım röleyi çeker. Rölenin kontakları arasına bağlı olan cihaz çalışmaya başlar.
Transistör 0.8, röle 12, ledlerin hepsi 4, dirençler 0.5, kablo 5, port ise 14 liradır. (1$=15 TL)
Aşağıdaki program ise ücretsizdir..

Şimdi gelelim data input özelliğine:

Yukarıdaki paralel port kumanda programı buradan indirmek mümkündür.Aşağıdaki programlar seri ve paralel port kullanarak aynı mantık ile çalışan programlardır. Seri port kullanmak isterseniz tek kapıyı kontrol edersiniz bahçe sulama programına göz atınız. Eğer 1 tek elektrikli cihazıs eri port ile kumanda edecekseniz otomasyon programı da işinizi görür. Paralel port kulllanacaksanız herhangi bir programlama dili kullanabilirsiniz Ben Quick Basic veya Visual basic kullandım.

OTOMASYON PROGRAMI (DOS)

PARALEL PORT KUMANDA

BAHÇE SULAMA OTOMASYON PROGRAMI (DOS)
